面對雷擊 光伏電站需要采取哪些措施
光伏電站多發的故障之一是遭遇雷擊。小編簡單介紹雷擊對光伏發電設備的影響及解決對策等。
光伏電站是在室外設置發電設備。既然在室外設置，就需要采取避雷對策。
對雷的一般印象是“高處會遭雷擊”。但你知道嗎，平地也會遭雷擊。
尤其是百萬瓦級光伏電站，因占地面積大，估計遭遇雷擊的可能性不小。
說到雷擊對策，人們首先會想到避雷針。利用頂端尖尖的金屬棒引導雷電，再經接地導線，使雷的電能向地下放電。
高度在20m以上的建筑按規定都必須設置避雷針。占地內沒有這類建筑的光伏電站，則沒有規定要求必須設置避雷針。

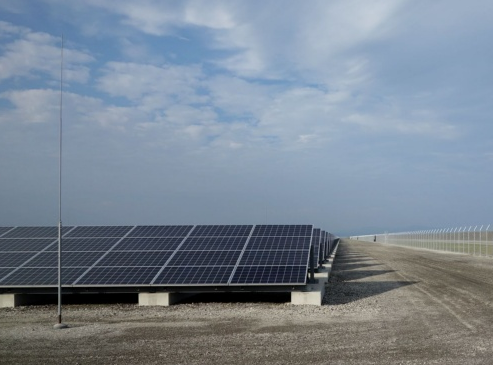

圖1：在太陽能電池板前設置避雷針的案例
而海外在平原上建設的百萬光伏電站也有設置很多避雷針的事例。有的地方以常打雷而聞名，這樣的地區“平地也常遭雷擊”的認識應該深入人心。
有些光伏電站沒有普及避雷針是因為，很多運營商想盡量避免在對發電沒有貢獻的設備上投入成本，而且避雷針的影子會投射到太陽能電池板上，造成發電損失。
作為避免影子的方法，有受雷部不使用避雷針，而是采用“水平導體”的方法。
水平導體的作用與避雷針相同：在發生雷擊時，可吸引雷電并將其安全釋放到地面，從而避免保護對象直接被雷擊。但其是由厚度最小僅數mm的金屬部件（厚度因材質而異）構成的，安裝在要避免雷擊的構造物上使用，沒有避雷針那么高。
避雷針和避雷導體只不過是避免建筑和構造物受到物理損傷的方法。要防止發電設備因電氣影響造成損傷，還需要采取其他方法。
抑制絕緣破壞的SPD
雷的電能會破壞電氣設備的絕緣性能，損壞設備的功能。
引起絕緣破壞的是“雷電涌”。因雷擊影響瞬間發生的過壓和過流稱為“雷電涌”。
有種保護電氣設備免受雷電涌損壞的方法，是用電涌防護器件（SPD），也稱為“浪涌吸收器”等（圖2）?？捎糜?a target="_blank" href="http://www.winnerbjl.cn">光伏發電系統，大型企業制造的PCS等幾乎都標配該元件。

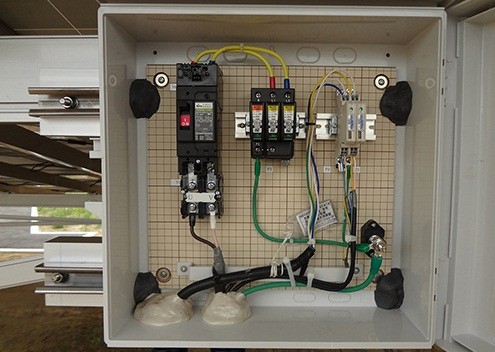

圖2：光伏發電用電涌防護元件（SPD）的安裝示例
部分PCS和接線盒因成本會增加沒有配備，但最近這種情況正逐漸改善。
SPD在雷電涌造成一定值以上的過壓時啟動，將電流釋放到地面，從而抑制電壓，保護電氣設備的絕緣性能。
雖然是以前就一直在使用的元件，但對SPD來說，光伏發電系統是全新的使用環境。
