光伏車棚，一種光伏與建筑相結合中最為簡便易行的方式，近幾年越來越受到青睞。光伏車棚吸熱性好，安裝便捷，成本低廉，既充分利用原有場地，又能提供綠色環保的能源。在工廠園區、商業區、醫院、學校等建設光伏車棚，可解決露天停車場夏日車內溫度高的問題。

一、光伏車棚的型式

光伏車棚主要由支架系統、電池組件陣列、照明及控制逆變系統、充電裝置系統和防雷及接地系統組成。支架系統主要包括支撐立柱、固接在支撐立柱之間的斜梁、接在斜梁上用于支撐太陽電池組件陣列的檁條及固定電池組件陣列的緊固件等。

光伏車棚支架型式多樣

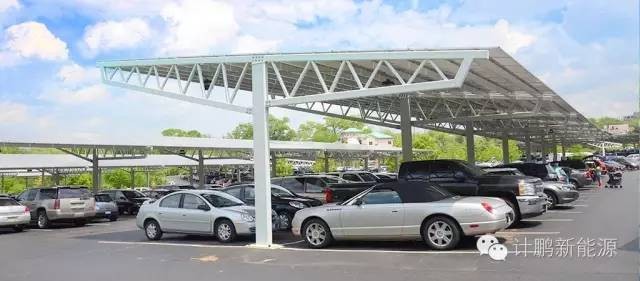

常規的可以分為單柱單向

雙柱單向

單柱雙向等型式

除了用柱子支撐外

也有其他支撐型式

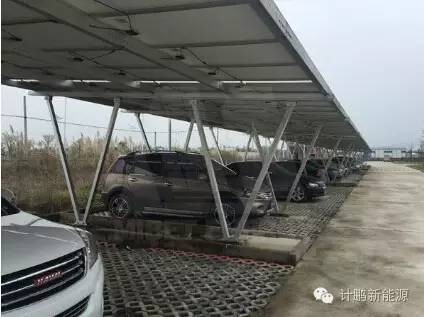

如V型

N型

X型等

       二、光伏車棚的模式

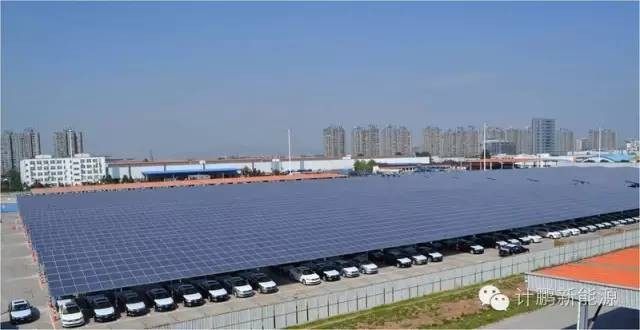

光伏車棚建設規?？纱罂尚。蟮饺鐚幉ê贾轂稠?xiàng)目，利用上海大眾汽車寧波分公司成品車停車庫及員工停車場，總裝機容量為55MW，相當于20個足球場大小，可停放車輛2萬多輛。

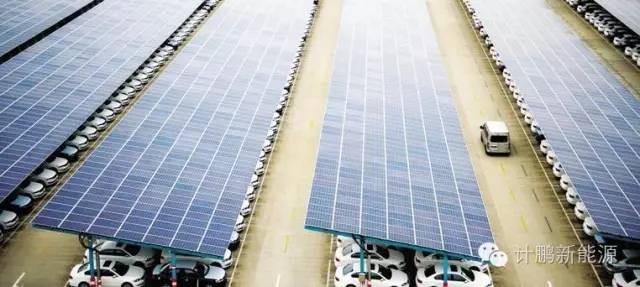

大型光伏車棚

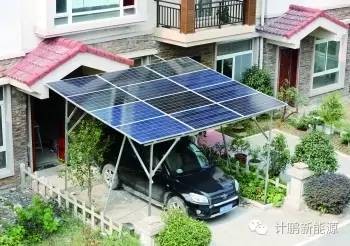

小的可以是家用型

僅停放1~2臺車輛

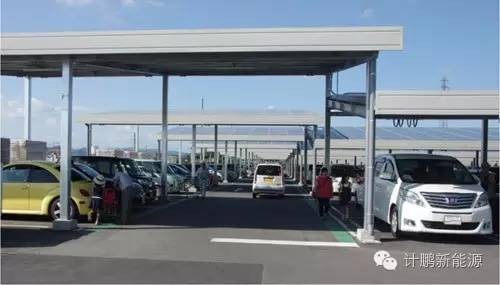

近日，日本櫪木縣佐野市建設的將車棚與光伏相結合的車棚型光伏電站已經竣工，總共為350個車位，裝機容量約為1.1MW。在鋼柱上安裝折板棚頂，上面固定了電池板。

小型光伏車棚

光伏車棚可以作為分布式光伏項目(或作為其一部分)參與自發自用、余電上網，也可以與充電樁、新能源電動汽車相結合，經太光伏組件所發電量通過充電裝置儲存到蓄電池中或直接供給電動車充電使用。由于太陽能資源的不穩定性及蓄電池成本較高，為保證正常運行還需與電網配合。

三、實例

某光伏車棚位于北京經濟技術開發區(亦莊)工廠廠區內，屬于該廠分布式光伏項目的一部分。停車場總面積約4000平方米，設計停車位面積約1620平方米，單個車位寬度為2.5m，可停放小客車約118輛。光伏車棚為單柱單向式，棚頂傾斜角度為6°。

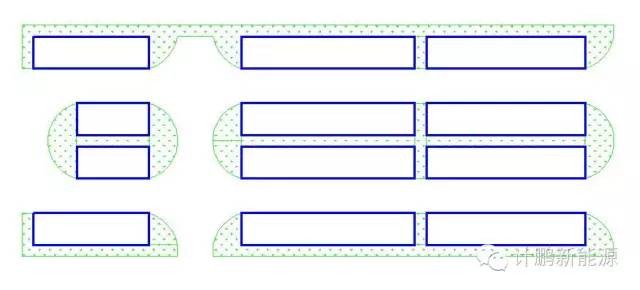

光伏車棚平面布置圖

光伏車棚共布置882個265Wp光伏組件，總裝機容量233.73kWp，每21個組件串聯為一條支路，接入7臺33kW組串式逆變器。依據北京市南郊?xì)庀笳?距離項目地點6.5km)近30年平均各月總輻射量，經計算該光伏車棚首年發電量約26.5萬度，25年平均年發電量約24萬度。
