【解析】水面光伏電站有哪些優越性？
近年來，水面光伏發電作為光伏發電的新形式，受到廣泛關注。水面光伏電站是指在水塘、魚蟹塘、湖泊、水蓄池等水上建立的光伏電站，具有不占用土地資源，可就近消納等優勢。
我國水資源豐富，湖泊、水庫眾多，發展水上光伏電站具有不占用林地耕地資源、減少水量蒸發、水面反射會提高發電量等優勢。截至2012年底統計中國有8.6萬座水庫，總庫容6924*108立方米，全國水庫水面總面積25619千公頃，即3842.9萬畝(截至1996年10月31日)。中國湖泊資源總面積9.1萬km2，面積1千平方米以上的有2700多個，發展水面光伏電站條件充裕，具備大規模發展水面光伏電站的先決條件。
本文將通過實例解析水面光伏的優越性、影響水面光伏的主要技術，哪些技術特點對水面光伏發電影響微乎其微，最后介紹一下水面光伏主要設備的技術選型要點。

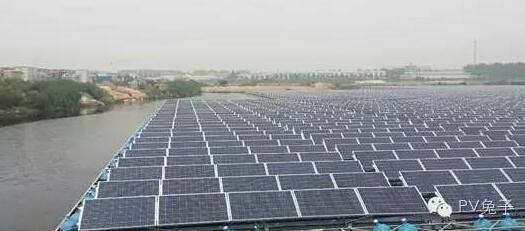

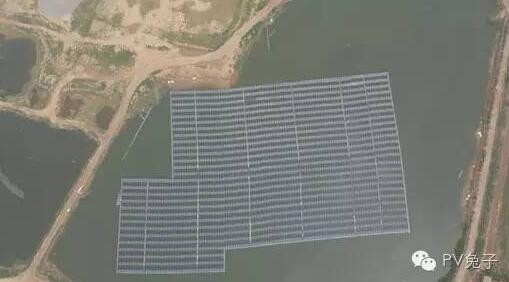

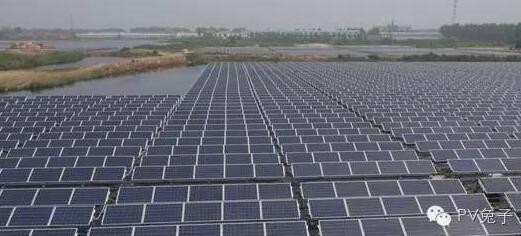

河北臨西縣一期30MW地面光伏電站中的8MW水面漂浮光伏系統
該系統采用了江蘇朗禾農光聚合科技有限公司的整個水面光伏系統，裝機容量為8MWP。整個項目全部選用1MW集成式光伏電站系統解決方案，采用分塊發電、集中并網、集中控制方案，將系統分成8個并網發電單元，分別經直流匯流箱、逆變器升壓后匯接至光伏電站最終實現并網。本項目所采用的是支架是水面漂浮型的，通過岸邊的鎖鏈進行固定，不受水位高低的影響。因此在蓄水期和排洪期不會對水庫造成阻礙也不會影響其自身的發電。在工程上不論是安裝太陽能電池板的角度，還是每排浮島電池板的間距，都充分考慮了漁業養殖的要求，做到不影響水庫內蝦、魚類的生長。本項目工程還特意采用了可移動式拼接構件，可以隨時靈活的移動區域，為漁業養殖帶來更多的模式。該水庫的養殖模式采取光伏新能源與漁業養殖相結合進行綜合開發，形成“上可發電、下可養魚”的發電模式，實現了漁業增產和節能減排兩不誤。

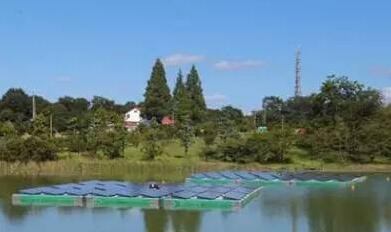

數據分析2015年12月時間：29天測試內容：電站系統設計一致且距離接近A逆變器(水面)：裝機容量：660kW發電量：4.752萬kWhB逆變器(地面)：裝機容量：685kW發電量：4.662萬kWh發電量提高5.8%！日本兔分享兵庫縣北播磨縣民局于2014年4月～2015年3月期間在小野市凈谷町的凈谷新池水面上，就輸出功率為40kW的浮體式光伏發電設備實施了驗證實驗。本項目主要是浮體式光伏發電形式，分別以兩種方式各設置了20kW(電池板80張)發電設備。第一種是用鋼絲將浮體式架臺系泊于陸地，以10度的角度設置電池板。第二種是以沉到池底的重物系泊浮體式架臺，以20度角度設置。還在浮體架臺的中央部分分別設置一臺噴水器，驗證了灑水效果。
數據分析(1)在設置角度的發電量比較中，5～8月10度的電池板發電量較高，其他月份則是20度的電池板發電量高。其結果反映了項目所在地夏季實際太陽高度角所對應的最佳傾角。(2)不同的系泊方法對于對強風和水位變動的追蹤性、穩定性和發電量沒有顯著差異。(3)與以相同角度在建筑物屋頂上設置的太陽能電池板相比，發電量增加14%。(4)在有否灑水的發電量比較中，實驗的9月11日和12日(從正午開始5小時)兩天，都是灑水的10度電池板發電量較高。

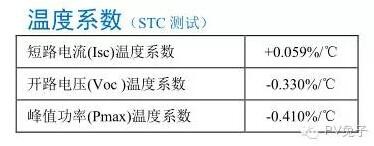

水面光伏能顯著提高光伏電站發電量通過上述案列分析可見，水面光伏可顯著提高光伏電站的發電量。其主要原因可歸結于水域比熱比陸地大得多，因此當水陸接受到相同的太陽熱量時，水體的氣溫變化必將小于陸地，而且太陽輻射可透入較深的水層，水體的亂流混合作用較強，使得水體吸收到的太陽輻射相對均勻地分布于上下各層次。這就大大緩和了氣溫的日變化和月變化，使得項目所在地夏季溫度明顯要低于陸地溫度，從組件電壓溫度系數可以明顯發現相對較低的溫度可以獲得更多的發電量。
另一個可影響發電量且容易被忽視的因素是來自水體表面的反射輻射。我們知道太陽輻射可分為直接輻射和散射輻射，這些輻射會經過水體表面形成反射被太陽能板二次吸收。反射輻射量在太陽總輻射一定的情況下由反射率決定，反射率越大則反射輻射量越大。
哪些技術特點不影響發電
通過上述實例以及其他水面光伏實際運行發電情況表明，以下技術特點對發電量影響不大，不能顯著的提高或降低整體電站的發電量水平，所以我們在系統設計時只需要結合實際情況，從便于施工以及經濟效益方面的角度考慮即可：
水面光伏的樁基礎形式(樁柱式和漂浮式)對發電量影響不大。
水面光伏是否選用最佳傾角對發電量影響不大。因?yàn)榻Y(jié)合我國的實際情況，我國水上光伏主要集中在中東部、南部地區、兩淮流域等地區，最佳傾斜角度偏低，最佳傾角25°左右與浮筒傾角12°相比，角度對于水面電站發電量的影響約為1.5%左右。而25°光伏傾角占用水面面積則會增加。
水上光伏主要設備推薦組件和逆變器
雙玻組件脫穎而出水上光伏項目的特殊環境使其對光伏組件有著嚴格的要求，而采用玻璃材質制成的雙玻組件憑借其抗潮濕，抗PID等特性，成為了水上光伏的最佳選擇。在IEC、PID等重點觀測濕度的測試項目中，雙玻組件的功率衰減要遠小于普通組件。傳統組件的背板采用的是有機復合材料，易受自然環境因子的侵蝕，而雙玻組件背板采用強化玻璃，光線照射下也不會產生黃變，并且玻璃本身硬度高，不易受風沙的磨損，也不會被酸、堿、鹽、霧、水汽等因素侵蝕，基本接近零透水率，無鋁邊框、抗PID、耐腐蝕這些特點都使雙玻組件更加與水面光伏特殊性契合，在與傳統組件的較量中脫穎而出。
逆變器主要看防水等級宜采用IP65防護等級。對于水域情況復雜，建議采用更高IP67防護等級。
